Pneumatiek Cilinder

Welkom bij Pneumatiekcilinder.nl hier zult u gratis info vinden voor u keuze pneumatiek cilinder. Vaak horen wij de vraag: Hoe selecteer je een pneumatiek cilinder?

Een pneumatiek cilinder is een mechanisch component die worden gebruikt om lineaire bewegingen te maken met perslucht. Waar moet je opletten als je een pneumatiek cilinder selecteert?

Is de beweging Horizontaal of verticaal?

Welke kracht moet ik leveren? (is hier een veiligheidsfactor bekend?) welke slag is gewenst?

Hoe bereken je de kracht van een pneumatiek cilinder?

De kracht F van een pneumatiek cilinder kan worden berekend met de volgende formule:

F= P × A

waarbij:

• F de kracht is (in Newtons, N)
• P de luchtdruk is (in Pascals, Pa)
• A de oppervlakte van de zuiger is (in vierkante millimeters, mm²)

1. Pneumatische cilinders die volgens ISO normen zijn gemaakt kun je wat betreft maatvoering onderling uitwisselen. Alle inbouwmaten van deze cilinders zijn gelijk. Dat geldt dus ook voor de schroefdraad op de zuigerstang. De meest gangbare ISO normen zijn ISO 6432 en ISO 15552.

2. Werking:
   • Een pneumatische cilinder bestaat uit een cilindrische behuizing met daarin een zuiger die vrij kan bewegen.
   • Wanneer perslucht in de cilinder stroomt, duwt deze de zuiger in de gewenste richting, waardoor beweging wordt gecreëerd.

3. Toepassingen:
   • Pneumatische cilinders worden veel gebruikt in de industrie en werktuigbouwkunde.
   • Ze kunnen worden ingezet om verschillende taken uit te voeren, zoals het duwen, trekken, optillen of draaien van onderdelen.
   • Denk aan toepassingen zoals automatisering, transportbanden, productieprocessen en meer.

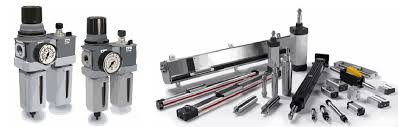

4. Verschillende soorten:
   • Er zijn verschillende soorten pneumatische cilinders, waaronder:
   • • Rondcilinders: Rondcilinders zijn verkrijgbaar van verschillende merken als Aignep, AZ Pneumatiek, Festo, Metalwork, Norgren, Parker, SMC en Univer. De maximale druk van een rondcilinder is 10 bar, deze zijn verkrijgbaar in enkelwerkend en dubbelwerkend.
   • • Trekstangcilinders: Cilinders met een stang die door de behuizing steekt.Trekstangcilinders verkrijgbaar van Metal Work, Norgren en SMC. De maximale druk is 16 bar en de slag is maximaal 900 millimeter.
   • • Profielcilinders: Een profielcilinder is een type pneumatische cilinder dat wordt gekenmerkt door zijn slanke, rechthoekige profiel. Dit type cilinder wordt vaak gebruikt in situaties waar ruimte beperkt is en er behoefte is aan een compacte pneumatische aandrijfoplossing.
   • • Compacte cilinders: Compact cilinders en korteslagcilinders zijn pneumatische cilinders die een groot voordeel hebben: omdat deze cilinders erg compact zijn, zijn ze geschikt voor vele verschillende toepassingen en toepasbaar in kleine ruimtes. Compact cilinders zijn verkrijgbaar van verschillende merken als Festo, Metalwork, Norgren, Parker, SMC, Univer, Aventics en Camozzi. Deze compacte cilinders zijn verkrijgbaar  in enkelwerkend en dubbelwerkend, en vanaf een slag van 2,5 millimeter .
   • • Telescoopcilinders: Wanneer er weinig ruimte is voor een inbouwruimte voor de gewenste slaglengte, kan er gekozen worden voor een telescoopcilinder. Een telescoopcilinder bestaat namelijk uit een buitenbuis met meerdere stangen waarbij er vanuit de binnenzijde weer een buis komt voor de volgende trap.
   • • Zuigerstang loze cilinders:  Zuigerstang loze cilinders worden met name gebruikt in de transport- en/of aandrijftechniek. Deze zuigerstang loze cilinders worden veelal als eerste gekozen als er weinig ruimte is, dit komt doordat deze cilinders erg flexibel kunnen worden gebruikt door de langere slag en kortere constructie.
   • • Slide cilinder Geleide cilinders worden vaak gebruikt in toepassingen waar precisie en stabiliteit van de zuigerbeweging essentieel zijn.
   • • Balgcilinder  Een balgcilinder is ideaal voor korte slag toepassingen of toepassingen voor hoge krachten. Afdichtingen en smeermiddelen zijn overbodig doordat balgcilinders zonder mechanische wrijvingspunten werken. Hierdoor zijn de balgcilinders vaak onderhouds- en slijtagevrij.
   • • Draaicilinder Een draaicilinder kan een rechtlijnige beweging omzetten in een draaibeweging. De werkdruk is maximaal 10 bar en draaicilinders zijn over het algemeen allemaal dubbelwerkend.
   • • Micro cilinder  Ze worden toegepast in situaties waar beperkt ruimte is en een lange slag niet nodig is. Deze micro cilinders worden vaak gebruikt in automatiseringsprocessen, zoals in de elektronica-industrie, medische en laboratoriumapparatuur. Ze werken op perslucht worden meestal gebruikt voor taken zoals positionering, monteren, grijpen, en andere nauwkeurige handelingen.
   • • Stopper cilinder Een stopper cilinder wordt gebruikt voor het stoppen van bewegingen in machines of werkstukdragers. Deze stopper cilinders kunnen bij interne transportsystemen ladingen tot wel 800kg tegenhouden met demping.
   • • Klemcilinder Een klemcilinder klemt werkstukken vast met een pneumatisch bediend element.
     • Dubbele zuigerstang Cilinders met een dubbele zuigerstang verkrijgbaar van Metal Work en Parker. De maximale druk van deze cilinders is 10 bar en de slag loopt op tot en met 900 millimeter.
     • Grijpers Een pneumatische grijper is een apparaat dat perslucht gebruikt om grijperhaken (vingers) te bedienen. Dit wordt veelal gebruik in geautomatiseerde productieprocessen  en wordt ook wel een pick-and-place apparaat genoemd.
     • Membraan cilinder  Een membraancilinder maakt gebruik van een membraan i.p.v. een zuiger. Dit wordt veelal toegepast voor kleine bewegingen met een hoge kracht.

1. Voordelen:
   • Pneumatische cilinders zijn een eenvoudige en kostenefficiënte oplossing voor het creëren van lineaire bewegingen.
   • Ze zijn betrouwbaar en kunnen in verschillende omgevingen worden gebruikt.

Kortom, pneumatische cilinders zijn essentiële componenten in de wereld van automatisering en industriële processen. Ze zorgen voor efficiënte en nauwkeurige bewegingen door gebruik te maken van perslucht.
